ТОП-10 материнских плат на чипсете Z790 для процессоров Intel Core i7-13700K и 13700KF

Всем привет! С вами Zero, и сегодня я расскажу о десяти заслуживающих внимания материнских платах на новеньком чипсете Z790, которые хорошо подойдут для одного из лучших в настоящий момент игровых процессоров – Intel Core i7-13700K/KF. Не так давно я сам выбирал к данному CPU материнку, а потому изучил имеющийся в российских магазинах ассортимент достаточно подробно. Начну я с относительно бюджетных моделей, а закончу более продвинутыми, которые будут уместно смотреться и в связке с Intel Core i9-13900K/KF. Итак, поехали!

ASUS PRIME Z790-P D4

Начнем со сравнительно бюджетных вариантов. Подчеркну – именно сравнительно, действительно дешевых материнских плат Z790 не существует, это все-таки свежий флагманский чипсет Intel. И первой рассмотрим модель ASUS PRIME Z790-P D4, поддерживающую, как несложно догадаться благодаря названию, оперативную память стандарта DDR4, а не DDR5. Вообще, МП с поддержкой DDR5 в российских магазинах стали очень быстро раскупать – геймеры-энтузиасты пользуются снижением цен на ОЗУ и обновляют свои конфигурации.

реклама

Рассматриваемая модель может похвастаться наличием трех разъемов M.2 для скоростных твердотельных накопителей и аж четырех портов PCI-Express x16. Чипсет и подсистема питания платы защищены радиаторами, а вот слоты M.2 прикрыты не все. Набор USB – не то, чтобы впечатляющий, но и не спартанский, сетевой контроллер – 2.5-гигабитный. Думаю, ASUS PRIME Z790-P D4 можно назвать неплохим вариантом для Core i7-13700KF, если вы планируете использовать этот процессор в режиме автоматического разгона или даже небольшого ручного оверклокинга – подсистема питания и ее охлаждение не подкачают.

рекомендации
-45000р на Xiaomi 12 Pro
В ДВА раза подешевел Xiaomi 12
65″ 4K TV Hyundai дешевле 40 тр
Круто подешевел iPhone 14 Plus
85″ TV Samsung подешевел на треть в рублях
в ДВА раза упал и так дешевый Xiaomi Poco C40
iPhone 14 Pro дешевеет в рублях тоже смотри
-50 000р на Xiaomi 12 — смотри цену
65″ 4K TV Haier дешевле 50 тр
70″ TV 4K Samsung — цена упала на порядок
65″ 4K TV Supra за 40 тр — пора брать
65″ 4K TV Hisense дешевле 50 тр
13900K в Регарде дешевле чем при курсе 60

  • Одна из самых доступных плат на чипсете Z790
  • Достойная подсистема питания с хорошим охлаждением (с поправкой на цену)
  • Полноразмерный форм-фактор ATX
  • Адекватный набор USB-разъемов
  • Устанавливаемая планка ввода-вывода вместо встроенного экрана, как в более дорогих МП
  • Не все порты M.2 прикрыты радиаторами
  • Только 4 разъема для корпусных вентиляторов

MSI PRO Z790-P DDR4

реклама

var firedYa28 = false; window.addEventListener(‘load’, () => < if(navigator.userAgent.indexOf("Chrome-Lighthouse") < window.yaContextCb.push(()=>< Ya.Context.AdvManager.render(< renderTo: 'yandex_rtb_R-A-2368565-28', blockId: 'R-A-2368565-28' >) >) >, 3000); > > >);

Вторая в сегодняшнем списке – еще одна сравнительно недорогая материнская плата с похожим названием, но от компании MSI. Речь идет о модели PRO Z790-P DDR4, которую вы можете лицезреть на приведенном выше скриншоте. Среди ее неоспоримых преимуществ – наличие аж четырех портов M.2. С учетом того, как много весят современные игры, это явно не будет лишним. Да и в целом разъемов у модели побольше, чем у рассмотренного ранее варианта от ASUS – например, шесть 4 pin коннекторов для корпусных вентиляторов. Встроенная звуковая карта установлена, конечно, простенькая, Realtek ALC897, но сетевой контроллер – тоже 2.5-гигабитный. MSI PRO Z790-P DDR4 можно посоветовать геймерам, не желающим переплачивать за бренд и предпочитающим получать максимум возможностей за свои деньги. Но учтите – SSD лучше покупать с собственными радиаторами, если вы планируете активно их нагружать.

  • Еще одна сравнительно недорогая плата на чипсете Z790
  • Отличный за свои деньги комплект разъемов и удобное их расположение
  • Внушительные возможности по подключению SSD и HDD
  • Хорошее охлаждение зоны VRM
  • Не все порты M.2 для SSD защищены радиаторами
  • Необходимость устанавливать планку ввода-вывода
  • Бюджетная аудиокарта

GIGABYTE Z790 GAMING X AX

Одна из ключевых особенностей материнской платы GIGABYTE Z790 GAMING X AX вынесена непосредственно в ее название – речь идет о поддержке Wi-Fi и Bluetooth без использования сторонних адаптеров. При этом прочие характеристики устройства также впечатляют. Помимо поддержки оперативной памяти стандарта DDR5, оно может похвастаться большим количеством разъемов, включая оптический S/PDIF, а также радиаторами, защищающими от перегрева не только чипсет и подсистему питания, но и все четыре разъема M.2. Наиболее же ленивые компьютерщики вроде меня наверняка оценят и наличие экрана на панели ввода-вывода, избавляющего от необходимости устанавливать соответствующую планку. Придраться здесь можно разве что к не самому большому числу 4 pin коннекторов для корпусных «вертушек» (их всего 4 штуки), аудиокарте Realtek ALC897 и не самому удобному BIOS.

реклама

  • Поддержка DDR5 памяти
  • Отличный набор разъемов, за исключением 4 pin для «вертушек»
  • Все M.2 порты защищены радиаторами
  • Wi-Fi и Bluetooth «из коробки», без сторонних адаптеров
  • И снова звуковая карта начального уровня
  • Маловато разъемов для корпусных вентиляторов – всего 4 штуки
  • BIOS – на любителя, у ASUS и MSI все куда удобнее, хотя, конечно, это субъективный взгляд

ASUS TUF GAMING Z790-PLUS WIFI D4

Уровень переплаты за бренд у ASUS, пожалуй, наиболее высокий среди всей «большой четверки», включающей в себя также MSI, GIGABYTE и ASRock. Так, материнская плата TUF GAMING Z790-PLUS WIFI D4, несмотря на не самую низкую стоимость, не может похвастаться наличием радиаторов на всех четырех M.2 разъемах – прикрыты только три. Впрочем, возможно, это «не баг, а фича» для пользователей, которые покупают SSD с несъемной пассивной СО? Оперативная память поддерживается стандарта DDR4 – есть у тайваньской компании и DDR5 версия, но ее сложно найти в наших магазинах.

Мощная подсистема питания, защищенная радиаторами, позволяет экспериментировать с разгоном процессора, особенно если использовать необслуживаемую систему жидкостного охлаждения с 360-миллиметровым или 420-миллиметровым радиатором, либо кастомный контур. Среди минусов модели – малое количество разъемов для корпусных вентиляторов, причем один из них еще и очень неудобно расположен и может перекрываться радиатором габаритного процессорного кулера, если установлено воздушное, а не жидкостное охлаждение. В остальном плата весьма хороша.

реклама

  • Мощная подсистема питания с отличным охлаждением
  • Три из четырех M.2 слотов прикрыты радиаторами
  • Достойный комплект USB-портов
  • Хорошие звуковая (ALC1220A) и сетевая карты
  • Поддержка Wi-Fi и Bluetooth «из коробки»
  • Малое число 4 pin разъемов для корпусных вентиляторов (4 штуки), при этом один из них еще и неудобно расположен
  • Только четыре порта SATA III
  • Существенный уровень «переплаты за бренд»

GIGABYTE Z790 AORUS ELITE AX

GIGABYTE Z790 AORUS ELITE AX сразу обращает на себя внимание массивным кожухом, прикрывающим установленные в нижней части платы радиаторы. Но заслуживает ли эта модель называться «Aorus»? Все-таки это премиальная линейка GIGABYTE. На мой взгляд, скорее нет – аудиокарта установлена простенькая, Realtek ALC897, комплект поставки – минимальный, разъемов для подключения «вертушек» – мало. В чем проблема сделать хотя бы шесть? Многие современные корпуса, особенно Full Tower, допускают установку более десяти вентиляторов. Не использовать же каждый раз переходники.

Впрочем, мои претензии к AORUS ELITE AX касаются в основном побочных нюансов, но не основной функциональности платы. Как и большинство решений на флагманском чипсете Z790, она предлагает пользователю внушительную подсистему питания, защищенную массивным радиатором, и широкий набор возможностей по разгону как процессора, так и оперативной памяти. С учетом того, что высокочастотная DDR5 ОЗУ наконец-то поступила в российские магазины, модель вполне можно рассмотреть к приобретению.

  • Хорошие возможности по разгону процессора и оперативной памяти стандарта DDR5
  • Достойный комплект разъемов
  • Обилие радиаторов, прикрывающих все греющиеся элементы
  • Поддержка Wi-Fi и Bluetooth
  • Скромный для звучного имени «Aorus» комплект поставки
  • Бюджетный аудиокодек Realtek ALC897
  • Примерно за те же деньги можно приобрести и более продвинутые МП

MSI MAG Z790 TOMAHAWK WIFI

MSI MAG Z790 TOMAHAWK WIFI периодически появляется в ассортименте наших ритейлеров, но, как правило, очень быстро исчезает – очень уж хороша эта материнская плата за свои деньги. Чаще всего она предлагается за 28-32 тысячи рублей, и именно такую МП я приобрел для своего компьютера с процессором Intel Core i7-13700KF после длительного изучения рынка. Меня, за исключением стандартных, важных для всех обладателей разгоняемых CPU Raptor Lake параметров, интересовали в первую очередь разъемы M.2 и SATA III – их у модели приличное количество, как и 4 pin коннекторов для подключения корпусных вентиляторов. Немаловажно, что все слоты для SSD защищены от перегрева радиаторами, а различные разъемы расположены достаточно удобно, что позволяет их использовать даже при установке габаритного суперкулера уровня Noctua NH-D15 и топовой видеокарты вроде NVIDIA GeForce RTX 4090. Отличный вариант для умеренного разгона.

  • Адекватная стоимость
  • Мощная подсистема питания
  • Впечатляющий комплект разъемов
  • Все M.2 слоты прикрыты радиаторами
  • 2.5-гигабитный сетевой контроллер и звуковая карта Realtek ALC4080
  • Скромная комплектация – кабелей SATA III могли бы положить и побольше двух, хотя за наклейки спасибо
  • Радиаторам зоны VRM желательно обеспечить хотя бы побочный обдув, если вы планируете гонять стресс-тесты или использовать многопоточное ПО

MSI MPG Z790I EDGE WIFI

Полагаю, стоит рассмотреть и как минимум одну материнскую плату форм-фактора Mini-ITX: компактные системы обретают все большую популярность, несмотря на то, что заставляют мириться с различного рода компромиссами. Среди такого рода МП можно выделить MSI MPG Z790I EDGE WIFI – модель, несмотря на миниатюрные габариты, позволяет устанавливать даже флагманское железо (но не забудьте, разъем питания CPU 8 pin – только один). При этом сразу хочу предупредить: различных разъемов у нее гораздо меньше, чем у полноразмерных плат. Так, помимо двух 4 pin коннекторов для вентиляторов процессорного кулера, для корпусных имеется лишь один дополнительный. Так что придется использовать переходники с Molex или специализированные решения для подключения нескольких «вертушек».

  • Компактные габариты
  • Отличное, с учетом размеров платы, охлаждение с тепловой трубкой
  • Шикарные возможности по разгону памяти
  • Продвинутые сетевая и звуковая карты
  • Мало разъемов, особенно для корпусных вентиляторов – одной штуки явно недостаточно
  • Только один 8 pin разъем питания для процессора
  • Завышенная цена

ASUS ROG STRIX Z790-A GAMING WIFI D4

К сожалению, DDR5 версию платы ROG STRIX Z790-A GAMING WIFI мне на момент написания статьи в российских магазинах найти не удалось, поэтому рассмотрим вариант с поддержкой ОЗУ DDR4. Сразу хочется отметить спроектированную с запасом подсистему питания и массивные радиаторы, защищающие ее от перегрева. Прикрывают радиаторы со стильными серебристыми кожухами также чипсет и разъемы M.2, предназначенные для установки скоростных твердотельных накопителей. К дополнительным преимуществам рассматриваемой МП можно отнести отличный комплект разъемов – ASUS нередко предлагает меньше коннекторов для корпусных вентиляторов, чем другие вендоры, но тут их шесть штук, а USB – вообще явно избыточное количество. Придраться можно разве что к числу SATA III портов – их четыре, хотя могло бы быть 6-7. Но столько уже мало кому нужно, так что вендора можно понять.

  • Мощная подсистема питания с качественным охлаждением
  • Отличный комплект разъемов
  • Все греющиеся элементы прикрыты радиаторами
  • Продвинутый аудиоинтерфейс и 2.5-гигабитная сетевая карта
  • Поддержка Wi-Fi и Bluetooth
  • Мало SATA III разъемов
  • В российских магазинах доступна только версия платы с поддержкой DDR4, но не DDR5 памяти (на момент написания статьи)
  • Цена выглядит завышенной на несколько тысяч рублей

MSI MPG Z790 EDGE WIFI DDR4

А вот и еще одна материнская плата, которая в версии с DDR5 памятью выглядит явно интереснее. Какое-то время назад такой вариант MSI MPG Z790 EDGE WIFI можно было приобрести в DNS, но сейчас в отечественной рознице я, как и в случае с предыдущей моделью, нашел только экземпляры с поддержкой DDR4. Очень жаль – плата весьма интересная и продвинутая. Так, производитель предусмотрел аж пять (!) разъемов M.2 PCI-Express, причем все защищены радиаторами, и семь SATA III. Для тех геймеров, которым вечно не хватает места на SSD и жестких дисках – то, что надо. По «питальнику» и его охлаждению – тоже никаких претензий. Звуковая карта – привычная уже для МП данного сегмента Realtek ALC4080, сетевая – 2.5-гигабитная. Ну и, конечно, расширенный комплект USB-разъемов. Пожалуй, в версии с DDR5 памятью – это один из самых интересных вариантов на рынке, хотя и альтернатива с DDR4 может заинтересовать многих энтузиастов. В первую очередь, конечно, обладателей комплектов оперативной памяти на чипах Samsung B-Die.

  • И снова мощная подсистема питания с качественным охлаждением
  • Богатый набор разъемов – например, M.2 здесь аж пять штук
  • Аудиокарта Realtek ALC4080
  • Поддержка Wi-Fi и Bluetooth
  • Вероятно, один из самых интересных вариантов на рынке, особенно в DDR5-версии
  • Вариант с поддержкой DDR5 ОЗУ крайне тяжело найти в продаже
  • Странно оснащать плату семью слотами SATA III, но комплектовать ее только двумя SATA III кабелями
Читать далее  8 лучших бюджетных материнских плат Z270 1151 Kaby Lake до $ 200 2019

GIGABYTE Z790 AORUS MASTER

Полагаю, последней в сегодняшнем списке должна была бы быть MSI MEG Z790 GODLIKE, но найти ее в продаже в российских магазинах, как и большинство других флагманских материнских плат на чипсете Z790 практически невозможно. Единственное исключение – GIGABYTE Z790 AORUS MASTER. Это не ультимативный суперфлагман, как уже упомянутая GODLIKE от MSI, тем не менее, это одна из топовых плат, доступных на отечественном рынке в конце февраля. Но будьте внимательны –решение относится к форм-фактору E-ATX, а потому влезет далеко не в каждый корпус.

Как и другие флагманские МП, AORUS MASTER предлагает впечатляющие возможности для разгона – фаз питания производитель добавил явно с запасом. Радует и массивный радиатор с тепловыми трубками и качественными термопрокладками. Набор разъемов также внушает уважение: пять M.2 PCI-Express, куча USB, восемь 4 pin для корпусных вентиляторов. Еще одна особенность платы – 10-гигабитный сетевой контроллер. Звуковой адаптер также очень и очень хорош – если вы не аудиофил, то Realtek ALC1220-VB вам будет более, чем достаточно не только для игр, но и для прослушивания любой музыки.

  • Мощнейшая подсистема питания с огромным количеством фаз и массивные радиаторы с теплотрубками, защищающие ее от перегрева
  • Превосходный потенциал для разгона как процессора, так и DDR5 памяти
  • Огромное количество USB-разъемов
  • Не самая высокая для премиального продукта стоимость
  • Флагманские сетевой и звуковой контроллеры
  • Нет USB4 или Thunderbolt 4
  • Плата поместится далеко не в каждый корпус

FAQ (Вопросы и ответы)

Лучше покупать материнскую плату с поддержкой DDR4 или DDR5 памяти?

На мой взгляд, с поддержкой DDR5. Разница в играх между памятью DDR5-6000 и DDR4-4000 невелика, но ничего не мешает вам взять, например, комплект DDR5-7200. При этом подчеркну, что делать это целесообразно в первую очередь. если вы уже вложили максимум средств в видеокарту, то есть приобрели RTX 4090. Лучше взять «обычную» память и RTX 4090, чем топовую оверклокерскую и RTX 4080. Но раз уж вы берете плату на чипсете Z790 и процессор Raptor Lake, то нет смысла оставаться на DDR4, разве что денег совсем впритык.

Почему стоить набирать требуемый объем ОЗУ двумя модулями?

Одним модулем набирать его не стоит, потому что тогда не будет работать двухканальный режим. И не стоит думать, что если в DDR5 реализован двухканал в рамках каждого отдельного модуля, то брать два необязательно. Двухканал в рамках одного модуля – неполноценный, потому что ширина этих каналов почти в 2 раза ниже обычного. Проще говоря, в случае DDR5 памяти все равно надо покупать две планки. Именно две, а не четыре, иначе потеряете в максимально доступной частоте при разгоне.

Все ли платы Z690 совместимы с процессорами Raptor Lake?

Насколько мне известно, после обновления BIOS – да. Но для полной уверенности рекомендую уточнять информацию по интересующей модели на сайте ее производителя.

Зачем переплачивать за чипсет Z790, если есть Z690?

Больше линий PCI-Express 4.0, а еще лучше разгон оперативной памяти.

Почему в преимуществах некоторых материнских плат не указана поддержка быстрого обновления BIOS с флешки?

Это не слишком важная функция, хотя и удобная. Вы же не обновляете прошивку каждый день или даже каждую неделю. К тому же, апдейтнуть BIOS можно и без нее, а если у вас в момент обновления вдруг отключили электричество, и плата «окирпичилась» — обратитесь в СЦ, ее перепрошьют по гарантии. Только про отключение электричества не говорите.

Заключение

В этой статье я рассказал о десяти лучших материнских платах для процессоров Intel Core i7-13700K/KF и Intel Core i9-13900K/KF, представленных в российских магазинах. Некоторые из них лучше подойдут для эксплуатации CPU в режиме автоматического разгона, другие же будут хорошим выбором и для ручного оверклокинга, в том числе со значительным увеличением напряжения и частот. Каких заслуживающих внимания МП, на ваш взгляд, не хватает в этом списке? Пишите в комментариях! А еще пишите свои впечатления о различных моделях на чипсете Z790. У меня вот сейчас установлена MSI MAG Z790 TOMAHAWK WIFI, и я ей на 100% доволен.

Рекомендуем к прочтению:

15 лучших материнских плат

Рейтинг 2023 года: лучшие материнские платы для работы и игр по отзывам экспертов и покупателей.

  1. Лучшие материнские платы под сокет AM4
  2. Лучшие материнские платы под сокет LGA 1700
  3. Лучшие материнские платы под сокет LGA 1151-v2
  4. Лучшие материнские платы под сокет LGA 1200
  5. Лучшие материнские платы под сокет LGA 2066

Материнская плата — главный компонент любого настольного ПК. Она должна обладать достаточным количеством нужных разъемов, дабы пользователь получил возможность установить мощную видеокарту, большой объем оперативной памяти и несколько накопителей. Кроме того, не стоит забывать и о необходимости подключения различной периферии. Лучшие материнские платы 2022 — начала 2023 года представлены в нашем рейтинге.

Правильный выбор «матери» — это основа сборки ПК: если процессор в пределах одного сокета можно при желании поменять на более быстрый, память можно нарастить, видеокарту заменить, то материнская плата обычно живет в корпусе до радикального апгрейда или серьезной поломки. Так что выбирать материнку стоит с расчетом на долгое использование… Хотя вошедшая в поговорки любовь Intel к регулярной смене сокетов процессоров без обратной совместимости уже приводит к тому, что даже небольшой апгрейд заставляет менять и материнскую плату вместе с ЦП. В этом плане консерватизм AMD выглядит разумнее – вспомните, сколько времени прожил сокет AM3+, который только сейчас сменяется несовместимым AM4, и есть все основания полагать, что новая сборка под Ryzen еще долго сможет обновляться на одной плате.

Для нашего рейтинга лучших материнских плат мы решили выбрать пять вариантов сокетов:

  • AM4 – сокет от AMD, пришедший вместе с AMD Ryzen. А это возможность использовать процессоры от недорогого AMD A6-9500E для «офисно-домашних» сборок до топового Ryzen 9 3950X, и сокет AM4 гарантированно проживет еще не год и не два. К тому же на него перевели и APU (процессоры с интегрированной графикой,
  • LGA 1151 – процессоры Intel Skylake, Kaby Lake, в версии v2, несовместимой с предыдущей (ну это же Intel!), и Coffee Lake. Это позволяет выбрать процессоры от Celeron G4900 до Core i9-9900K – то есть от простой офисной сборки до мощной рабочей станции или игрового ПК.
  • LGA 1200 – Intel в своей любимой традиции с 2020 года использует очередной вариант сокета (процессоры десятого поколения – Comet Lake и одиннадцатого – Rocket Lake), который, ну конечно же, хоть и основан на все еще популярном LGA 1151 v2, но абсолютно не имеет с ним совместимости.
  • LGA 1700 – это уже не просто добавленные в прошлом году разом 500 контактных площадок процессора (напомним, что у Intel цифры в маркировке сокета означают именно их число), но и новая архитектура процессоров Alder Lake и Raptor Lake, поддержка DDR5 и PCI-E 5.0, и так далее по списку.
  • LGA 2066 – сокет для топовых процессоров (от уже староватых Intel Skylake-X и Kaby Lake-X до актуального на сейчас поколения Cascade Lake-X) – тех самых, что успешно стремятся догнать и перегнать старые AMD по тепловому пакету. Зато, если у Вас есть почти 85-90 тысяч на 18-ядерный Intel Core i9-10980XE, то уж на охлаждение, способное справиться с его 165 Вт тепловыделения без разгона, деньги точно найдутся.

Рейтинг лучших материнских плат 2022-2023 года — ТОП 15

Категория Место Наименование Рейтинг
Лучшие материнские платы под сокет AM4 1 ASUS ROG CROSSHAIR VIII EXTREME 9.8 / 10
2 ASUS ROG STRIX B550-XE GAMING WIFI 9.7 / 10
3 ASUS PRIME X570-P 9.6 / 10
4 GIGABYTE B550 Gaming X V2 (rev. 1.x) 9.4 / 10
Лучшие материнские платы под сокет LGA 1700 1 ASUS ROG Maximus Z690 Formula 9.9 / 10
2 MSI MEG Z690 UNIFY 9.7 / 10
3 GIGABYTE Z690 Aorus Pro (rev. 1.x) 9.5 / 10
4 ASUS PROART B660-CREATOR D4 9.2 / 10
5 GIGABYTE B660M DS3H DDR4 (rev. 1.0) 8.9 / 10
Лучшие материнские платы под сокет LGA 1151-v2 1 ASUS PRIME Z390-A 9.8 / 10
Лучшие материнские платы под сокет LGA 1200 1 MSI MEG Z590 ACE GOLD EDITION 9.8 / 10
2 ASUS ROG MAXIMUS XIII APEX 9.6 / 10
3 MSI MPG Z490 Gaming Edge WIFI 9.4 / 10

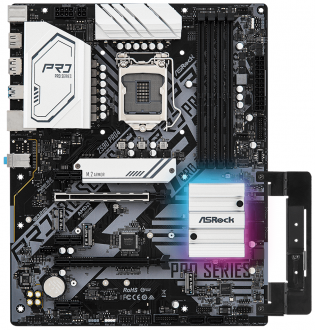

4 ASRock Z590 PRO4 9.1 / 10
Лучшие материнские платы под сокет LGA 2066 1 ASUS WS X299 PRO 9.8 / 10
2 ASUS Pro WS X299 SAGE II 9.6 / 10
3 ASRock X299 STEEL LEGEND 9.4 / 10
4 GIGABYTE X299 UD4 Pro (rev. 1.0) 9.3 / 10

Лучшие материнские платы под сокет AM4

ASUS ROG CROSSHAIR VIII EXTREME

Открывает наш рейтинг лучших материнских плат 2023 года ASUS ROG CROSSHAIR VIII EXTREME. Вышедшая в конце 2021 года материнская плата создавалась как новый флагман, так что «фарш» у нее приличный, и для сборки системы на самых быстрых процессорах «пятитысячной» серии она подходит безо всяких сомнений. Мощная подсистема питания (18+2 фазы, два разъема 8-pin для подключения блока питания) позволит «кормить» хоть Ryzen 9 5950X и даже попытаться его разогнать, хотя «райзены» по-прежнему не назвать особо любящими разгоняться.

Отсутствие активного охлаждения чипсета не должно удивлять – хотя X570 и заслужил репутацию «печки», в нынешнем своем исполнении X570S по усовершенствованному техпроцессу и с программной доработкой он вполне обходится пассивным радиатором. К тому же материнская плата обзавелась и сзади массивной алюминиевой пластиной, установленной через термоинтерфейс и дополнительно охлаждающей компоненты (правда, учтите, что в корпус, где вместо стоек крепления используются выступающие выштамповки, как раз эта пластина и не даст поставить плату).

Комплектация более чем богатая – в коробку положили даже USB-аудиокарту с разъемом type-C и контроллер вентиляторов, не говоря о приятных мелочах типа стойки для видеокарты. На этом фоне странно, что слоты под планки памяти не экранированы – для флагманской платы это нелогичная экономия.

Плата имеет два разъема PCI-E x16, при использовании двух видеокарт переходящие в режим х8. Третий разъем х1 подключен к чипсету, а не напрямую на процессор. Из трех слотов М.2 все – «процессорные», при этом второй и третий поддерживают SATA M.2 (хотя медленные SATA-накопители на такой плате смотрятся странновато). Еще два накопителя можно установить в комплектный DIMM-адаптер.

А вот где точно разошлись – так это при создании сетевых интерфейсов. Загибайте пальцы: 2,5-гигабитный Intel I225-V плюс 10-гигабитный Aqtion AQC113, плюс беспроводной адаптер Intel AX-210NGW, дающий нам самые «свежие» версии протокола Wi-Fi и Bluetooth.

Основные плюсы:

  • Мощная подсистема питания
  • Возможность подключать до 5 SSD на процессорные линии PCI-E
  • Легкость интеграции с системами водяного охлаждения (есть силовые выходы для питания и управления помпой, входы датчиков температуры и потока)
  • Два порта Thunderbolt 4
  • Богатая комплектация
  • Отсутствие армирования слотов DIMM
  • Использование двух дополнительных SSD не позволит установить 4 планки памяти

ASUS ROG CROSSHAIR VIII EXTREME

Плата топовая, так что перечислять все ее «фенечки» устанешь. Скажу просто – своих денег стоит от и до.

ASUS ROG STRIX B550-XE GAMING WIFI

Продолжает наш рейтинг лучших материнских плат для AMD Ryzen плата ROG STRIX B550-XE GAMING WIFI. Весьма интересная модель 2021 года от ASUS рассчитана на тех, кто не хочет «по микронам» подбирать настройки своей системы и выжимать из нее все соки, поскольку на ней использован не топовый (но и очень «горячий») чипсет X570, а более простой B550, который зато обходится пассивным охлаждением. Хотя, имея дополнительный 4-пиновый коннектор питания процессора рядом с 8-пиновым и хорошо охлаждаемый VRM (радиаторы объединены тепловой трубкой и имеют встроенный вентилятор!), собранный по схеме 14+2 на 90-амперных DrMOS, материнская плата не спасует при работе с любым из процессоров линейки Ryzen и позволит без опаски экспериментировать с разгоном.

Слотов PCIe x16 – аж три, из них два верхних армированы и дают полноценное количество линий, «сидя» напрямую на процессоре. Соответственно, можно использовать две видеокарты в SLI или CrossFire X как х8+х8. Линии PCIe третьего слота обеспечиваются чипсетом, и их только 4 – так что, хотя в CrossFire X поддерживается и установка третьей видеокарты, толку от этого много не будет. Также есть два слота х1.

Слотов М.2 – два, оба с хорошими радиаторами. Верхний «сидит» на процессорных линиях PCIe, нижний работает через чипсет. Этого мало? Что ж, в комплекте идет плата расширения ASUS Hyper M.2 x16 Gen 4, которая, занимая один из слотов х16, позволит установить еще четыре (!) накопителя М.2, да еще и обеспечив им активное охлаждение вентиляторчиком, установленным под общей крышкой-радиатором. Правда, в этом случае будут заняты все 16 процессорных линий для видеокарты, так что решение из разряда специфичных – для рабочей станции, от которой требуется большой объем быстрых накопителей, зато хватает процессорной «встройки» для работы с графикой. Но плата-то позиционируется как игровая!

За работу с сетью отвечают 2,5-гигабитный Ethernet-контроллер Intel I225-V и WI-Fi/Bluetooth-модуль от того же производителя с поддержкой диапазона 5 ГГц. Учтите, что драйверы Ethernet-контроллера включены только в последние сборки Windows 10.

Основные плюсы:

  • Прекрасное охлаждение VRM и поддержка всей линейки процессоров под сокет AM4, включая самые «прожорливые»
  • Два армированных слота под видеокарты, подключенные к процессорным линиям PCIe
  • Возможность установки до шести накопителей М.2 (но с ограничениями использования линий PCIe)
  • Аудиовыход на type-C
  • Встроенный Wi-Fi с поддержкой 5 ГГц
  • Цифровой индикатор POST-кодов
  • Дополнительные накопители М.2 «съедают» линии PCie, предназначенные для дискретной видеокарты

ASUS ROG STRIX B550-XE GAMING WIFI

Использую с Ryzen 9 3900X. Память стабильно работает на 4400. Проблем никаких – все работает без малейших признаков перегрева, глюков или зависаний.

ASUS PRIME X570-P

Эта материнская плата полностью готова к использованию процессоров AM4 третьего поколения, в том числе и под разгоном: VRM, построенный по схеме 8+4, может выдерживать высокие токи, а питание процессора подключается через разъем 8+4-pin. Максимальный поддерживаемый объем оперативной памяти – 128 ГБ в четырех слотах с частотами до 4400 МГц.

Читать далее  10 лучших бюджетных материнских плат

Разъемов PCIe x16 (при использовании Ryzen 3xxx работающих в режиме PCI Express 4.0) два, однако непосредственно с процессором работает только верхний – второй соединен с чипсетом и фактически работает в режиме x4, так что поддержка CrossFireX здесь больше для галочки – да и далеко не всем нужны конфигурации с двумя видеокартами, если уж на то пошло. Три слота PCIe x1 работают также через чипсет, как и нижний слот M.2 – верхний работает напрямую с процессором. Поскольку, в отличие от ASRock, радиатор чипсета (имеющий активное охлаждение) не служит одновременно и радиатором накопителя, тепловой режим удалось сделать более комфортным. Это важно: длинные видеокарты сильно ограничивают приток воздуха к вентилятору чипсета (у Gigabyte он вписан гораздо лучше), да еще и «подкидывают» к нему горячий воздух, но температура продолжает удерживаться на нормальном для работы уровне. Разъемов SATA шесть штук.

Основные плюсы:

  • Хороший запас по мощности и тепловому режиму у VRM
  • Наличие двух слотов M.2
  • Неудачное размещение вентилятора чипсета
  • «Урезанный» нижний слот PCIe x16

ASUS PRIME X570-P

За чипсет переживал – 2070 его прилично перекрывает, но температура стабильная. В целом плата приятно собрана.

GIGABYTE B550 Gaming X V2 (rev. 1.x)

Эта материнская плата при адекватной цене вполне интересна. Например, ее гибридные разъемы автоматически определяют, что к ним подключено – вентилятор или помпа. VRM, имеющий 10+2 фазы, позволяет использовать мощные процессоры, вплоть до Ryzen 9 5950X.

При сборке учтите, что только верхний слот PCI-E x16 подключен к процессору, второй «висит» на чипсете и по факту имеет только две линии. Из двух разъемов М.2 «процессорный» также только один. Также есть три «чипсетных» разъема х1, но верхний гарантированно перекроет видеокарта. Зато первый разъем М.2 разместили над видеокартой, так что она не будет мешать охлаждению накопителя.

Удачное решение – это поддержка «самопрошивки» BIOS, причем для этого на плате может даже не быть процессора и видеокарты – достаточно вставить в USB-разъем флешку с записанной прошивкой, подать питание и нажать кнопку прошивки, расположенную прямо на задней панели. Рядом с ней есть вторая кнопка сброса настроек BIOS.

Сетевой контроллер простенький – гигабитный. Встроенное аудио также не хватает звезд с неба – впрочем, для «встройки» оно вполне прилично, если не требовать от него аудиофильских изысков.

Основные плюсы:

  • Неплохая подсистема питания
  • Поддержка систем водяного охлаждения
  • Технология Q-Flash
  • Отсутствие радиаторов для накопителей M.2
  • Неудобство подключения питания процессора

При своей изначальной цене меньше 10 тысяч была просто отличным выбором. Да и сейчас покусается с конкурентами.

Лучшие материнские платы под сокет LGA 1700

ASUS ROG Maximus Z690 Formula

Продолжает наш рейтинг лучших материнских плат ASUS ROG Maximus Z690 Formula. Это – еще не самая топовая материнская плата в своей линейке, но, с нашей точки зрения – наиболее привлекательная по соотношению отнюдь и так не малой цены к возможностям и качеству. Плату готовили к весьма серьезным нагрузкам – за декоративными кожухами скрывается не только мощный VRM (20+1 фаза), но и сразу установленный на подсистеме питания водоблок EK CrossChill III. То есть нам остается выбрать подходящий водоблок и для процессора – и вот у нас готовая СВО (хм, нынче аббревиатура «система водяного охлаждения» звучит двусмысленно…) без необходимости докупать отдельный водоблок, снимать кожухи и так далее. Естественно, для работы с СВО плата имеет и входы для тахометра помпы и внешних термодатчиков.

Для устройств расширения плата предлагает два армированных слота PCI-E 5.0 x16 (при использовании двух видеокарт превращающихся в х8) и один неармированный слот PCI-E 4.0 x4. В него можно установить комплектную плату расширения ROG Hyper M.2, которая позволит использовать еще два накопителя М.2 в дополнение к трем, которые можно установить на саму материнскую плату. Слотов под оперативную память DDR5 – четыре, официально поддерживается память вплоть до DDR5-4800.

Со скоростными интерфейсами тоже все в порядке – помимо обилия USB 3.2, есть также Thunderbolt 4 на «интеловском» контроллере, 10-гигабитный Ethernet-контроллер Marvel AQC113, а также беспроводной контроллер Intel AX-210NGW, обеспечивающий поддержку Wi-Fi 6E и Bluetooth 5.2.

За звук отвечают Realtek ALC1220, ЦАП ESS Sabre9018, дискретный операционный усилитель OPA 2836. В итоге это обеспечивает, отметим, характеристики выше среднего, но не более по совокупности – хорошую дискретную карту «встройкой» не заменить, увы.

Основные плюсы:

  • Водяное охлаждение подсистемы питания «из коробки»
  • Отличные возможности по разгону, не говоря о поддержке наиболее мощных актуальных процессоров
  • Обилие высокоскоростных интерфейсов
  • Наличие экрана POST-кодов
  • Неизбежно высокая цена
  • Неудобство установки SSD

ASUS ROG Maximus Z690 Formula

Реально отличная вещь. Причем сделана сразу под «водянку». А это было немаловажно при выборе.

MSI MEG Z690 UNIFY

На фоне «Асуса» материнская плата от MSI смотрится гораздо проще. Но не забывайте, что и эта серия – не из простых, линейка MEG у фирмы всегда шла топовой.

Для платы заявлена поддержка памяти вплоть до DDR5-6666 в разгоне, а подсистема питания собрана по схеме «19+2» — так что в пару к быстрой памяти можно смело ставить мощный процессор, VRM его вытянет даже в разгоне. Слоты PCI-E x16 – пятой редакции стандарта, оба «висят» непосредственно на процессоре. При сборке учтите, что установка видеокарты во второй слот переводит их оба в режим х8, даже если первый слот остается пустым. Нижний слот PCI-E 3.0 x4 – «чипсетный».

Если Вы планируете использовать много накопителей М.2, то тут есть где разгуляться – плата предлагает пять слотов, из них первый подключен непосредственно к процессору, еще четыре – к чипсету (отметим, что три из них – на PCI-E 4.0, а один – на PCI-E 3.0). Также чипсет обслуживает два 2,5-гигабитных Ethernet-контроллера Intel i225-V и беспроводной Intel AX211NGW (MU-MIMO TX/RX, 2.4GHz/5GHz/6GHz 802.11 a/b/g/n/ac/ax, Bluetooth 5.2).

Хотя плата и не имеет готовых компонентов СВО, у нее есть коннекторы управления помпой, подключения термодатчиков и датчика потока. Для оверклокеров на плате есть кнопки питания и перезапуска, а также отладочные индикаторы и цифровой дисплей POST-кодов. Имея два чипа BIOS, плата позволяет выбрать, с какого из них будет загружаться компьютер, если экспериментами с настройками Вы его доведете до состояния «не запускается вообще».

Основные плюсы:

  • Мощная подсистема питания с адекватным ее охлаждением
  • Грамотно реализованный «авторазгон» в BIOS
  • Поддержка СВО
  • Пять слотов для накопителей
  • Высокоскоростные сетевые интерфейсы
  • Простенькие слоты оперативной памяти (за эти деньги и при таких заявленных частотах ждешь экранированные, но…)
  • Отсутствие видеовыхода (конечно, понятно, что на плате такого класса использовать «встройку» процессора странно, но, например. это позволит загрузить компьютер при отказе дискретной видеокарты и нормально его продиагностировать)

MSI MEG Z690 UNIFY

Стабильная и вполне холодная плата, своих денег стоит однозначно.

GIGABYTE Z690 Aorus Pro (rev. 1.x)

Давайте еще снизим ценовую планку, опустившись в «средний» сегмент. За эти деньги мы все еще можем получить хорошую материнскую плату с топовым чипсетом, пускай и не такую навороченную – как, например, Z690 AORUS Pro.

Плата официально поддерживает память вплоть до DDR5-6200 и, что приятно, оснащена экранированными слотами под планки. Нержавейкой отделан и первый слот PCI-E 5.0 x16, который достаточно прочен для тяжелых видеокарт. Нижние два слота – неармированные, и, хотя они физически сделаны как х16, на каждый от чипсета выделено только по 4 линии, и то PCI-E 3.0.

Плата позволяет использовать до 4 накопителей М.2, из них первый подключается на полной скорости непосредственно к процессору. Сетевой интерфейс – на 2,5-гигабитном чипе Intel i225-V, за «связь по воздуху» отвечает Intel AX200NGW (WIFI a/b/g/n/ac/ax, 2,4/5 ГГц плюс Bluetooth 5.2).

Не забыты и оверклокерские «фишки» — кнопки питания и сброса, дисплей POST-кодов. Это намекает на то, что материнская плата должна хорошо справляться с разогнанными и оттого прожорливыми процессорами – и, действительно, питание собрано по схеме 16+2+1, имея в сумме 19 фаз, защищенных от перегрева неплохими радиаторами. Да, это не топовая оверклокерская плата, способная запускать даже разогнанные «в космос» процессоры под жидким азотом, но оно надо ли Вам? А вот однофазное питание оперативной памяти при использовании четырех планок уже «не вывозит»: стабильно чаще всего на разгоне могут работать только две, имейте это в виду.

Забавная вещь – наличие на плате входа для датчика шума, который позволит управлять вентиляторами и с упором на их громкость (например, если Вы часто работаете ночью, не нагружая «железо» так, что на первую линию выходит эффективность охлаждения). Развитых средств интеграции с системами водяного охлаждения в цену производитель не вписал.

Основные плюсы:

  • Приличная подсистема питания процессора
  • Неплохие возможности разгона процессора
  • Прочность
  • Слабовата подсистема питания оперативной памяти (что ж, ждем rev 2.0?)

За свои деньги удачный выбор. Только учтите, что с самыми новыми процессорами может не стартовать, но свежий BIOS можно просто залить с флешки без проблем.

ASUS PROART B660-CREATOR D4

Если еще сэкономить, то уже придется взять попроще и чипсет (уже B660, а не Z690), и отказаться от DDR5 в пользу DDR4. Впрочем, если не гнаться за предельной производительностью, то такой выбор даже логичен: «четвертой» DDR банально больше в продаже, да и цены приятнее.

Как приятна и материнская плата, которую мы выбрали на четвертое место рейтинга – уже не нарочито «игровая», а, напротив, сделанная для «рабочих лошадок». На это намекает и название, и трехмесячная подписка на Adobe Creative Cloud в подарок – да, ASUS целит в первую очередь именно в среду людей, работающих с мультимедийным контентом.

Питание собрано по схеме 2+12+1 с силовыми ключами на 50 А номинального рабочего тока – это позволит собрать более чем приличный по производительности компьютер, хотя уже и без игр с разгоном. Поддержка памяти с XMP-профилями – до DDR4-5333.

Основной слот x16 армирован и подключен к процессору, соответственно предоставляя все возможности пятой версии PCI-E. Два нижних слота подключены к чипсету имеют только 4 линии PCI-E 3.0 на верхнем и одну – на нижнем.

Для подключения накопителей есть три слота М.2 и 4 порта SATA. Верхний слот M.2 – «процессорный», на PCI-E 4.0, все остальные подключения реализованы через чипсет. Средний слот М.2 делит ресурсы со слотом под Wi-Fi адаптер (M.2 Key E) и разъемом PCI-E x1: если занят хоть один из них, накопитель в этом слоте перейдет на использование двух линий вместо четырех, прилично потеряв в скорости. Кроме того, для этой позиции не предусмотрен радиатор – так что использовать слот M.2_2 вряд ли стоит, на самом деле.

Ethernet-интерфейсов здесь аж два – 2,5-гигабитный и гигабитный. Беспроводной связи «из коробки» нет, но, как мы уже сказали, есть стандартный слот для установки адаптера на плату.

Аудиоподсистема сделана на вид красиво, но по факту скорее плохо – однозначно в PCI-E x1 просится дискретная звуковая карта. Для «мультимедийщиков», которым делали эту материнскую плату, качество звука – не последнее, однако!

Основные плюсы:

  • Эффективное охлаждение
  • VRM может справляться даже с мощными процессорами (редакция iXBT запускала на этой плате i9-12900K без нареканий)
  • Два сетевых интерфейса
  • «Чисто символический» по факту второй слот М.2
  • Примитивная аудиоподсистема уровня материнских плат классом ниже

Не совсем понравилось, что при включении звуковой карты в PCI-E тут же проседает скорость второго М.2, но я его просто переключил в третий слот. Остальное все равно на SATA-шных дисках лежит.

GIGABYTE B660M DS3H DDR4 (rev. 1.0)

Закончим же обзор лучших материнских плат под сокет LGA 1700 на плате «нижнего» сегмента – то есть не рассчитанной изначально на мощные и дорогостоящие сборки, зато более чем адекватной для типично «домашнего» применения.

Простенький радиатор на части процессорного VRM сразу говорит, что о мощных процессорах 12-го и 13-го поколения лучше забыть. Схема питания – 6+2+1, так что заявленная поддержка процессоров вплоть до Core I9-12900KS с его теплопакетом 150 Вт со стороны производителя весьма оптимистична.

Слотов под память – четыре, с заявленной поддержкой вплоть до DDR4-5333. Плата имеет один разъем PCI-E 4.0 x16 и два слота под накопители М.2, также на PCI-E 4.0. При этом комплектный радиатор есть только для верхнего. Также предусмотрены два слота PCI-E 3.0 x1 для карт расширения (например, звуковой).

За сетевое подключение отвечает вполне современный 2.5-гигабитный контроллер. Возможности подключения WI-Fi/Bluetooth адаптера нет.

Приятный плюс – то, что все разъемы для вентиляторов рассчитаны на нагрузку до 24 Вт, так что к ним можно подключать и помпу СВО.

Основные плюсы:

  • Качество сборки
  • Наличие хоть какого-то охлаждения VRM (на более дешевых платах радиаторов чаще всего нет)
  • Быстрый Ethernet-контроллер
  • Возможность разгона оперативной памяти
  • Только один слот х16

GIGABYTE B660M DS3H DDR4 (rev. 1.0)

Для сборки на «младших» процессорах с возможностью апгрейда до «средних» 12 и 13 поколения нормальный выбор.

Лучшие материнские платы под сокет LGA 1151-v2

ASUS PRIME Z390-A

Чипсет Intel Z390 не особо отличается от ранее выпущенного Z370 (ну, это и для процессоров у «синих» все более характерно, чего уж там). Фактически только введена поддержка USB 3.1 Gen 2 и контроллера CNVi.

Материнка ASUS PRIME Z390-A способна работать с широким спектром процессоров Intel – от дешевых «селеронов» до i9 девятого поколения. Подсистема питания – на девяти фазах, причем радиаторы контактируют через термопрокладки не только с мосфетами, но и с дросселями. В пример многим «игровым» платам штатные радиаторы VRM достаточно эффективны, а не представляют собой в основном декоративные «чушки» из алюминия.

Для сборки высокопроизводительной системы плата предлагает все необходимое: два слота M.2 для быстрых NVMe SSD, 4 слота под память DDR4 с максимальным объемом 64 ГБ в сумме и эффективной частотой до 4266 МГц, два полноценных слота PCIe 3.0 x16 (третий работает в режиме х4), поддерживающих SLI для карт Nvidia и CrossFire X для видеоускорителей Radeon. Разъемы слотов усилены металлическими вставками и спокойно выдерживают нагрузку от тяжелых карт.

Читать далее  Сравнение чипсетов AMD - X570, B550, X470, B450, X370, B350 и A320 - какой чипсет выбрать для платформы на AM4 в 2020 году

Возможности разгона процессоров К-серий плата предлагает отличные – интерфейс UEFI богат настройками и интуитивно понятен. Так что для экспериментов и выжима из системы всех возможностей она подходит ничуть не хуже, чем для работы на стоковых частотах. Дополнительно отметим традиционно качественный встроенный звуковой тракт и, куда уж без нее, настраиваемую систему RGB-подсветки.

Основные плюсы:

  • Поддержка процессоров на LGA 1151-v2 вплоть до i9-9900K
  • Наличие двух слотов M.2
  • Для разгона i9 с учетом его энергопотребления на 5 ГГц VRM все же слабоват

ASUS PRIME Z390-A

Собрал с i7-8700K и 1080, все летает как надо. Температуры все в норме даже в тяжелых играх.

Лучшие материнские платы под сокет LGA 1200

MSI MEG Z590 ACE GOLD EDITION

«Золотое издание» на чипсете Z590 таковым можно назвать буквально – фирменный дракон на металлическом кожухе действительно нанесен золотом. Но давайте начнем с «железа», а не с «красивостей» — и сразу обнаружим, что плата однозначно годится для мощных процессоров и экспериментов с разгоном, имея VRM по схеме 16+2+1 на 90-амперных ключах, а также индикатор POST-кодов, переключаемые чипы BIOS и точки для замера основных напряжений питания в удобном месте. Оперативную память «официально» можно разгонять до 5600 МГц. Наличие трех армированных слотов х16 позволяет плате работать с несколькими видеокартами как Nvidia (через SLI), так и AMD (через Crossfire). Однако третий слот физически имеет только 4 линии и подключен на чипсет, поэтому использование трех карт через Crossfire малополезно.

Слотов для установки накопителей M.2 – четыре штуки, все имеют штатные радиаторы. «Процессорный» слот – только верхний, остальные подключены к чипсету.

За подключение к сети отвечает 2,5-гигабитный контроллер, дополняемый беспроводным модулем Wi-Fi 6E.

Встроенный звук – на кодеке ALC4082 с ЦАП ESS Sabre и выделенным усилителем для наушников, причем поддерживающим импеданс до 600 Ом. Наличие оптического выхода позволяет легко подключить и внешний ЦАП.

Основные плюсы:

  • Развитое охлаждение
  • Хорошие возможности разгона
  • 2 порта Thunderbolt
  • 4 слота М.2
  • Дизайн на грани цыганщины
  • Только один RJ45

MSI MEG Z590 ACE GOLD EDITION

Плата вышла холодной даже под i9-11900KF, а это что-то да значит.

ASUS ROG MAXIMUS XIII APEX

Для любителей разгона создана и эта материнская плата – производитель особо это подчеркивает в описании. Достаточно сказать, что плата имеет датчики конденсата – а это признак расчета на высокопроизводительное охлаждение «экстремального» уровня, например – «фреонки», рабочие температуры которых ниже нуля. VRM собран на 18 фазах и может «тянуть» самые мощные процессоры под LGA 1200, при этом не перегреваясь за счет эффективных радиаторов.

А вот слотов под оперативную память… три. Точнее, именно для памяти предназначены два – третий слот служит для установки специального DIMM-адаптера, позволяющего использовать еще два M.2 SSD в дополнение к четырем на самой материнской плате.

Оба слота PCI-E x16 армированы и подключены напрямую к процессору. Слот x4 – «чипсетный», причем с отсутствующей боковой стенкой, что позволяет. В теории, устанавливать в него карты и формата х16 при необходимости.

Блок управления платой в ее верхнем правом углу – типично «оверклокерский», с кнопками питания и перезапуска, индикатором POST-кодов, программируемой кнопкой Flex и набором переключателей для настройки. Рядом с ними раскиданы точки для замера основных напряжений.

Подключение к сети возможно как проводное (2,5 Гбит/с), так и беспроводное. Комплектный адаптер поддерживает Wi-Fi 6E.

Основные плюсы:

  • Отличные возможности разгона
  • 4 порта М.2 на плате плюс 2 через адаптер
  • Армированные слоты х16
  • Развитое охлаждение
  • Возможность использования только 2 планок оперативной памяти

ASUS ROG MAXIMUS XIII APEX

Плата не для каждого. Но человеку с прямыми руками она будет в самый раз.

MSI MPG Z490 Gaming Edge WIFI

Обратимся теперь к «среднему классу», как его понимает MSI. Перед нами не новинка – этой материнской плате уже два года, так что она, можно сказать, уже проверена и изучена. Ее примечательная особенность – большой радиатор основной части VRM, служащий одновременно боковой крышкой для задней панели. Фазы питания процессора собраны через удвоители, поэтому при заявленной схеме 12+1+1 мы по факту имеем 6х2+1+1.

При использовании одного однорангового модуля памяти на канал разгон возможен вплоть до 4800 МГц. Если Вы используете два двухранговых модуля, то возможности уже будут скромнее: производитель расплывчато говорит о «4000+ МГц».

Несмотря на то, что заявлена поддержка двух видеокарт через AMD Crossfire, по факту такая конфигурация будет неразумной тратой денег. Дело в том, что только верхний слот подключен к процессору, нижний же – не просто «чипсетный», но еще и лишь с четырьмя линиями, а это не даст нижней видеокарте работать в полную силу.

Оба слота М.2 также подключены к чипсету, поэтому поддерживают и PCI-E-накопители, и SATA. Но, если Вы используете накопители именно с интерфейсом SATA, то при установке в верхний слот деактивируется порт SATA 2. Использование же нижнего слота отключит порты SATA 5 и 6, причем даже в том случае, если интерфейс накопителя – PCI-E.

Сетевой контроллер – 2,5 Гбит/с. Кроме того, как понятно по названию платы, она оснащена беспроводным контроллером с поддержкой Wi-Fi 6 и Bluetooth 5.1.

Основные плюсы:

  • Качество сборки
  • Удобный интерфейс BIOS
  • Приличный «запас прочности» питания процессора
  • Подключение портов М.2 к чипсету с разделением ресурсов с SATA-портами

Если бы не подключение М.2 к чипсету, было бы пять баллов из пяти. А так. увы, с минусиком.

ASRock Z590 PRO4

В рейтинг лучших материнских плат необходимо включить и ASRock Z590 PRO4. Интересная особенность этой платы – наличие в комплекте скобы поддержки видеокарт: не примитивной стойки, а прикручиваемой к корпусу при монтаже материнской платы. Хотя вряд ли Z590 PRO4 заинтересует любителей навороченных игровых сборок: выглядит она нарочито дешево, особенно радиаторы охлаждения VRM (10+2+1). Сэкономили и на радиаторе для второго M.2 SSD.

Если Вы планируете использовать дискретную звуковую карту, то дизайн платы Вас порадует: здесь один из слотов PCI-E x1 разместили над армированным х16, то есть звуковая карта не будет перекрывать доступ воздуха к вентиляторам графического ускорителя. Второй разъем х16 на самом деле имеет только 4 линии, подключенные к чипсету.

В качестве накопителей плата позволяет использовать и PCI-E SSD, и SATA SSD. Верхний разъем – «процессорный», нижний – «чипсетный». Кроме того, есть еще один слот М.2 для подключения Wi-Fi/Bluetooth-контроллера, но его самого в комплекте нет. Что же до проводного подключения к сети, то здесь использован 2,5-гигабитный контроллер Realtek.

Встроенный звук… Так скажем, здесь использован банальный Realtek ALC897, так что наличие слота х1, в который так и просится хорошая звуковая карта, более чем кстати.

Основные плюсы:

  • Достаточно доступная цена
  • Развитое охлаждение VRM
  • Удобство подключения аудиокарты
  • Наличие слота для беспроводного адаптера
  • Слабое охлаждение чипсета
  • Склонность к завышению напряжения питания процессора в ряде версий BIOS

ASRock Z590 PRO4

Нормальная рабочая плата для своей цены. Чипсет греется, но в рамках разумного.

Лучшие материнские платы под сокет LGA 2066

ASUS WS X299 PRO

Тяжелый рендеринг, работа с 4К-видео (хотя и 8К уже не новинка, если уж на то пошло)? В подобных применениях, требующих высокой вычислительной мощности и хорошо распараллеливающихся, процессоры HEDT будут в своей тарелке – а разработанная конкретно под рабочие станции плата WS X299 PRO им в этом поможет.

Восемь слотов под оперативную память рассчитаны на DDR4-4133, доступны четыре слота PCIe x16, причем все они – армированные. Два верхних традиционно разнесены на один слот, нижние же соседствуют, а между ними и вторым слотом PCIe x16 находится слот x4. Впрочем, никто и не будет собирать на этой плате конфигурацию с четырьмя видеоускорителями, поскольку, в зависимости от количества линий процессора, ее максимум – это работа в режиме 3-Way (х16-х16-х8 для процессоров с 48 и 44 линиями PCIe), либо 2-Way (x16-x8 для процессоров с 28 линиями). Питание PCIe-устройств усилено шестипиновым разъемом на плате (нестандартным, учтите). Для высокоскоростных твердотельных накопителей предусмотрены два слота М.2, оба на шине PCI Express 3.0 (эй, Intel, а у AMD уже есть 4.0!), а также разъем U.2.

Мощная подсистема питания, запитанная от двух разъемов 8-pin, в совокупности охлаждается тремя радиаторами на общей тепловой трубке. Учитывая, что HEDT-процессоры энергию не потребляют, а буквально жрут ее за обе щеки, это отнюдь не лишнее.

Сама плата – на толстом текстолите, с приличным запасом прочности под тяжелые башенные кулеры. Впрочем, штатно предусмотрено и управление производительными СЖО (есть отдельный выход питания помпы с повышенной токооотдачей) или более простыми AIO-системами жидкостного охлаждения – хотя ставить AIO на HEDT идея из разряда, мягко говоря, эксцентричных.

Есть и «вкусности» — например, качественная звуковая подсистема с оптическим цифровым выходом и, что для рабочей станции уж вряд ли нужно, поддержка синхронизируемой динамической подсветки Aura. В общем, плата вышла весьма достойной – для действительно мощных (и «вычислительно», и «электрически») систем она станет хорошим выбором.

Основные плюсы:

  • Мощная подсистема питания
  • Поддержка работы двух видеокарт в режиме х16-х16
  • Два слота М.2 и поддержка SSD U.2
  • Механическая прочность платы
  • Индикатор POST-кодов, кнопки управления питанием и перезагрузки на самой плате для удобства разгона
  • Вторая плата перекроет слот х4, в конфигурации 3-Way установить что-то кроме видеокарт вообще не получится без использования райзеров

ASUS WS X299 PRO

Уверенно держит нагрузку, тяжелые проекты в CryEngine (а на фоне еще и 3D Max) просто летают при умеренных температурах.

ASUS Pro WS X299 SAGE II

Впрочем, давайте все же не будем забывать об «истинном» предназначении HEDT-процессоров на сокете 2066. Собирать мощную станцию на «игровой» плате будет странным решением – что ж, у ASUS есть в запасе второе поколение и «рабочей» серии плат WS (то есть WorkStation), представленное в самом конце 2019 года и, соответственно, в российских магазинах появившееся уже в 2020. Собственно говоря, и сама плата выполнена не в десктопном формфакторе ATX (точнее, чаще всего платы под LGA 2066 используют «расширенный» вариант стандарта – E-ATX), а в «профессиональном» SSI CEB. Что, конечно, делает ее специфичной – и рейтинг мы несколько урезаем именно из-за этого, поскольку плата будет малоинтересна «широкому потребителю», который предпочтет модели десктопного формата.

Плата стандартно для LGA 2066 имеет 8 слотов оперативной памяти (до DDR4-4266 по паспорту), 8 портов SATA в дополнение к двум М.2 (один из них не очень удобен – вертикальный, без радиатора) и трем коннекторам U.2 – так что и оперативной памятью, и накопителями (включая дисковый рейд) будущая рабочая станция не будет обделена. Слотов PCIe х16 аж 7, все они армированы. Поддержка SLI и CrossFireX – вплоть до 4 видеокарт. Для тяжелого рендера или распределенных по нескольким GPU математических операций – оптимальное решение.

Плата поддерживает авторазгон, причем не только на бумаге: все радиаторы распаянных на плате элементов, а не только процессорного VRM, объединены тепловыми трубками. Однако нужно учесть, что процессорный VRM остался восьмифазным, что на фоне игровых плат от того же производителя выглядит не совсем уместным консерватизмом с точки зрения любителей «выжать» все соки из процессора. С профессиональной же точки зрения ошибки нет: согласитесь, глупо уводить рабочую станцию в околокритические режимы ради нескольких процентов прироста производительности, а для умеренного и разумного разгона 8 фаз хватит, даже если использовать Core I9-10980XE.

Сетевые интерфейсы – два 2,5-гигабитных, на контроллерах Intel. Портов USB достаточно – от 2.0 до 3.2 уже на задней панели (включая type-C), плюс есть возможность подключения дополнительных колодок к самой плате. Есть разъем для подключения карты Thunderbolt. Проще говоря. В ближайшие годы «интерфейсный голод» выбравшему эту плату не грозит.

Основные плюсы:

  • Поддержка до 4 видеокарт
  • Большое количество интерфейсов
  • Эффективное охлаждение
  • Качественный встроенный звук с поддержкой DTS:X Ultra и дискретным усилителем (да, и для рабочих станций это бывает важно)
  • Несмотря на габариты платы, часть разъемов скомпонована предельно плотно – например, второй М.2-накопитель будет торчать вертикально

Работает в рендере зачастую по 8 часов без передышки, нареканий по плате нет.

ASRock X299 STEEL LEGEND

Продолжает наш рейтинг лучших материнских плат ASRock X299 STEEL LEGEND. ASRock вывел эту плату в составе своей линейки на рынок весьма удачно – в самом конце 2019 года, как раз под анонс процессоров Cascade Lake-X, который уж точно дал производителям материнских плат понять, что LGA 2066 Intel пока еще не собирается хоронить, и в России стала широко доступна в прошлом году. Steel Legend в своей серии стала самой дешевой, но и самой, пожалуй, сбалансированной по соотношению отдачи к затратам платой – пускай в сравнении с топовой X299 Creator «фарша» и меньше, но ведь все, что нужно, есть – и за прилично меньшие деньги.

Два восьмипиновых разъема питания, массивные радиаторы VRM с тепловой трубкой, скрывающие одиннадцать фаз на DrMOS с качественными дросселями и конденсаторами Nichicon 12K – обещание уверенно справляться с процессорами HEDT, тем более что они поддерживаются вплоть до i9-10980XE(L1) без необходимости в обязательном обновлении прошивки. Официальная поддержка памяти – до 4200 МГц и 256 ГБ. Слотов х16 – четыре, все они армированы. На процессорах с 48 и 44 линиями PCIe слоты работают в режиме x16/x4/x16/x8, то есть можно говорить о полноценной работе двух видеокарт в SLI или CrossFire X, а при желании использовать и конфигурацию 3-Way.

Слотов М.2 на плате два, оба универсальны и могут работать с PCIe NVME-накопителями или M.2 SATA. Во втором случае использование каждого накопителя отключает один из выделенных портов SATA на плате – впрочем, даже если занять оба слота М.2 «саташными» SSD (что выглядит странно вообще, а уж в сборке на HEDT тем более), то останутся доступны еще 6. Еще один слот справа под задней панелью – с ключом типа Е, для Wi-Fi карт.

Для любителей ковырять настройки в BIOS предусмотрена полезная вещь: для сброса после неудачного эксперимента, когда система вовсе не стартует, не нужно разбирать компьютер и искать на плате джампер – предусмотрена кнопка, причем прямо на задней панели. Правда, ее ведь можно нажать и случайно…

Сетевой интерфейс – «с экономией»: портов Ethernet на плате два, но оба – только гигабитные. Хотя для домашнего компьютера в 99,9% случаев ничего больше и не надо, логично? Зато не сэкономили на звуке: к Realtek ALC1200 прикрутили ЦАП и дискретный усилитель для наушников на NE5532, способный работать и со студийными моделями, имеющими импеданс до 600 Ом. Ну и, естественно, для любителей «красивостей» не забыли про разъемы управления RGB-подсветкой.

Основные плюсы:

  • Мощный и хорошо охлаждаемый VRM
  • Качество комплектующих
  • Наличие на платье POST-индикаторов и кнопки сброса в доступном месте
  • Армированные слоты х16
  • Все 8 разъемов SATA – под углом к плате и неудобны для подключения кабелей
  • Ограничение мощности помп СВО, подключаемых к плате, в 24 Вт – а система с процессором такой мощности и соответствующей ему видеокартой (и если только одной) может потребовать и что-то помощнее

Источник https://overclockers.ru/blog/Zeroblog/show/86931/top-10-materinskih-plat-na-chipsete-z790-dlya-processorov-intel-core-i7-13700k-i-13700kf

Источник https://www.expertcen.ru/article/ratings/luchshie-materinskie-plati.html

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
